高清数字视频海角HJ13EFC网站连接示意图解,HJCA16海角官网科技教你视频海角HJ13EFC网站怎么连接?

浏览次数:发布时间:2019-07-31

       视频海角HJ13EFC网站可以说是在监控领域应用非常的广泛,那么,HJCA16海角官网在使用的过程中该如何连接呢,在连接过程中需要注意哪些事项呢?接下来就由杭州HJCA16海角官网的小编来为大家详细介绍下视频海角HJ13EFC网站的连接方法和一些注意事项吧!

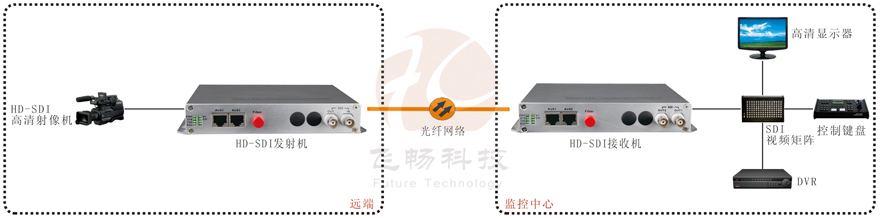

SDI视频海角HJ13EFC网站接法图解
SDI视频海角HJ13EFC网站接法图解

        海角HJ13EFC网站传输音频是弱电只有1-2V,不能直接接功放、音箱,一旦接上就只有一个结果,海角HJ13EFC网站音频板被烧掉,当然也传不了音频。

        如何接接功放、音箱?
        加一个音频放大器再接功放、音箱就OK了。连接方式:摄像头→(视频线)→海角HJ13EFC网站发送端(转为光信号)→跳线→终端盒(其中包括尾纤-法 兰)→光纤(单模光纤20公里)→终端盒(其中包括尾纤-法兰)→跳线→海角HJ13EFC网站接收端(转为视频信号)→硬盘录像机(或者视频分配器、编码器、矩阵、监视器等设备)

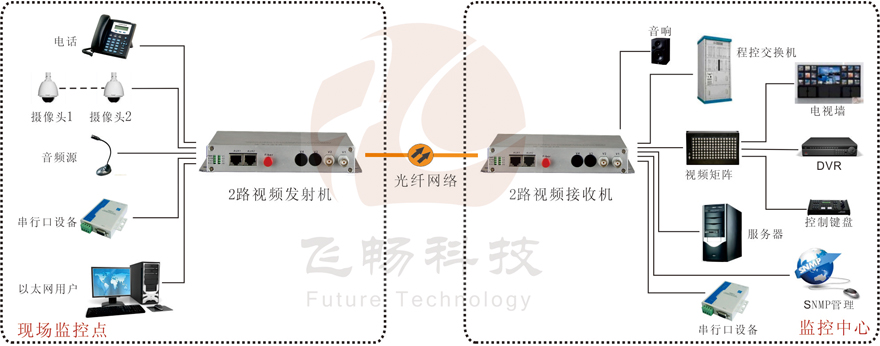

综合复用视频海角HJ13EFC网站接法图解
综合复用视频海角HJ13EFC网站接法图解

        如果是星形接法,接大一点的电阻,如:星形接了4个球机,那么理论上讲,可以在每个球机的数据端并上4*120=480欧姆的电阻,不需要精确,差不多就可以。

        数据线不要和电源线绑一起拉,这样干扰大。用2芯屏蔽线拉,然后把屏蔽层接海角HJ13EFC网站的地线,海角HJ13EFC网站的地线接电源地线。线的另一端的屏蔽层如果球机接地良好,可以接球机的地线,如果不确定,宁可悬空。

        如果现场的强电干扰实在太大,可以试试我公司的海角HJ13EFC网站,HJCA16海角官网有特制电路,针对强干扰应用。如果是串联(总线)接法,把最后一个球机的120欧姆电阻跳上。正负注意下,虽然两边都接反的时候也能用,但会使得接口芯片功耗增大。

       好了,以上就是关于视频海角HJ13EFC网站连接方法以及连接过程中的一些注意事项的详细介绍了,希望看过之后能对你有所帮助。另外,如果您对HJCA16海角官网的视频海角HJ13EFC网站产品感兴趣的话,可以《点击留言获取更多关于视频海角HJ13EFC网站厂家的报价信息》,HJCA16海角官网会有专业的技术顾问为你服务!
